Рентгеновский багажный сканер с двойной энергетической флюороскопией и интегрированной функцией обратного рассеяния FDT-BI7555
Применимо к
Метро, вход и выход аэропорта, таможенная проверка и карантин, промежуточный/Высокий суд, контрольно-пропускной пункт по борьбе с наркотиками, инспекция контрабанды табака, реабилитация тюремных наркотиков и другие места безопасности, наркотики и взрывчатые инспекции.

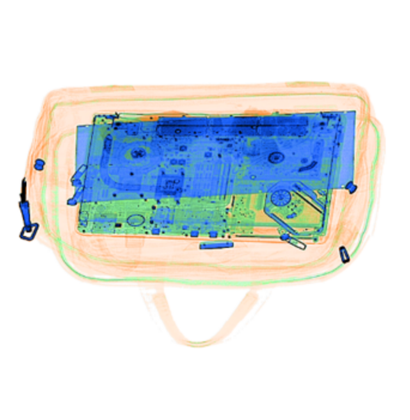

Вид Transpacket в рентгеновской перспективе

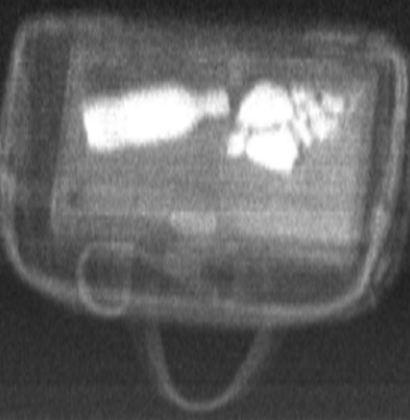

Перерыв в перспективе линии обратного рассеяния (может ясно видеть органику, скрытую электроникой)
Общие спецификации
Размеры: 2150 (L) × 1037 мм (W) × 1460 мм (H)
Размер туннеля: 755 мм (W) × 555 мм (H)
Скорость конвейера: 0,20 м/с
Высота конвейера: 745 мм
Вес: 520 кг
Температура хранения / влажность:
-40 ℃ ± 3 ℃ ~ +60 ℃ ± 2 ℃ / 5% ~ 95% (без конденсации)
Рабочая температура / влажность:
0 ℃ ± 3 ℃ ~+40 ℃ ± 2 ℃ / 5% ~ 95% (без конденсации)
Мощность: AC220 V (от -10% до+10%), 50 Гц ± 3 Гц
Потребление мощности: 0,67 кВА
Параметр обратного рассеяния
Толщина проникновения стальной пластины обратного рассеяния: ≥6 мм
Полиэтиленовая проволока до ширины провода: ≤5 мм
Диаметр полиэтиленового стержня: ≤2 мм
Диаметр медного провода с твердым ядром: ≤2 мм
Разрешение испытательной карты полиэтилена: ≤10%
Основные спецификации
Проникновение: 30 -миллиметровая стальная пластина (140 кВ) 40 мм стальная пластина (160 кВ)
Разрешение провода: 40AWG
Резолюция проникновения: 32AWG
Пространственное разрешение: горизонтальный F1,0 мм вертикальный F1,0 мм
Сквозь скорость: 720pcs/h
Доза за проверку: ≤2,6 мкг
Утечка излучения скорости: ＜ 0,5 мкг/ч
Шум: 54db (A)
Рентгеновский генератор
Направление генерации: нижний вершина
Напряжение трубки: 140 ~ 160 кВ регулируемое
Ток трубки: 0,4 ~ 1,5 мА регулируется
Охлаждение / рабочее цикл: герметичное масло / 100%
Угол генерации: 80 ° ~ 110 °
Система обработки изображений
Рентгеновский датчик
L-образный детектор фотодиода
Детектор обратного рассеяния
Дисплей: 2 ПК 24 "HD LCD -дисплей
Функция
Функция обработки изображения
Цвет/черно -белый, органический/неорганический (отбор), высокая энергия/низкая проникновение энергии, супер -улучшение, улучшение краев, серое сканирование, супер проникновение, обратное дисплей, восстановление изображения, увеличение изображения, уменьшение изображения, локальное увеличение, изображениеоткат, ультратонкое сканирование, сохранение изображений (более 100 000 штук) и т. Д.
Вспомогательная функция
Функция отключения с одной кнокой, сигнализация проникновения, функция обнаружения взрывоопасных/лекарственных средств, включение самопротестирования и т. Д.
Расширенная функция
Интеллектуальная идентификация AI, автоматическая идентификация опасных жидкостей, энергосберегающая автоматическая покоя, мониторинг камеры.
Обратные изображения и функции обратного рассеяния
1. Отображая визуализация органического вещества: изображение показывает только органическое вещество, такое как углерод, водород, кислород и азот в зарегистрированном багаже, и неорганические вещества, такие как железо, алюминий, медь, свинец и кремний.Хорошо для проверки лекарств, и хорошо для проверки взрывчатых веществ.
2. Взрывчатые вещества, такие как C4 (пластиковый взрыв), нитроглицерин, детонаторы, черный порошок и другая автоматическая идентификация, голосовой звук и легкая тревога.
3. Препараты, такие как героин, метамфетамин и другое автоматическое распознавание, голосовой звук и легкая тревога.
4. Автоматическая идентификация и тревога, если в багаже есть нуклида.
5. Непрерывное увеличение, локальное увеличение, проникновение с высокой/низкой энергией, откат изображения, экономия изображения (> 100 000 штук)
Качество
● Международные электрические компоненты бренда.
● Промышленное управление схемой ПЛК, электромагнитная совместимость специальные требования.
● Интегральное аналого-цифровое преобразование конденсатора, изображение ясное и тонкое.
● Промышленный компьютер, система является стабильной и надежной в течение долгого времени.
● Система чтения принципа человеческого инженера, анти-жира
● радиационная защита: близко к воздушному фону.

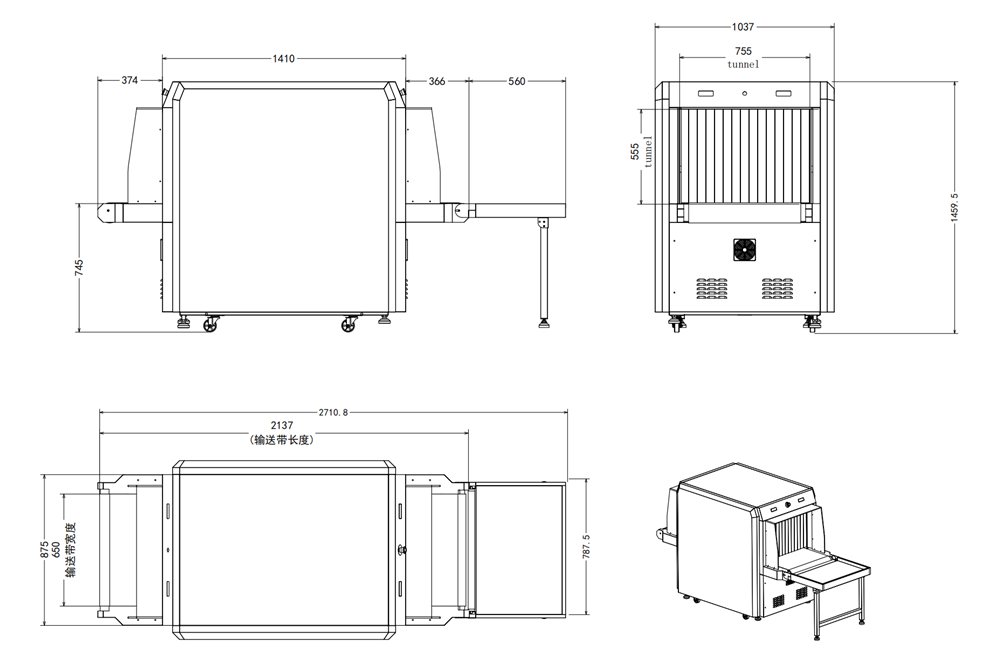

Спецификация размера
-
